JDG4-0.5電壓互感器使用條件

1、海拔高度不超過1000米

2、周圍環境溫度不高于40攝氏度，低于-5攝氏度

3、周圍空氣的相對溫度不大于85%（20攝氏度）

4、電壓互感器做過直接震動實驗?zāi)艹惺茏∠鄬τ诶锸暇偶壛讯龋夹g(shù)度為0.5g正弦三波的耐級。

JDG4-0.5電壓互感器技術參數

1、產品標準：GB1207-2006(電磁式電壓互感器)

2、負載功率因數：COSΦ=0.8(滯后)

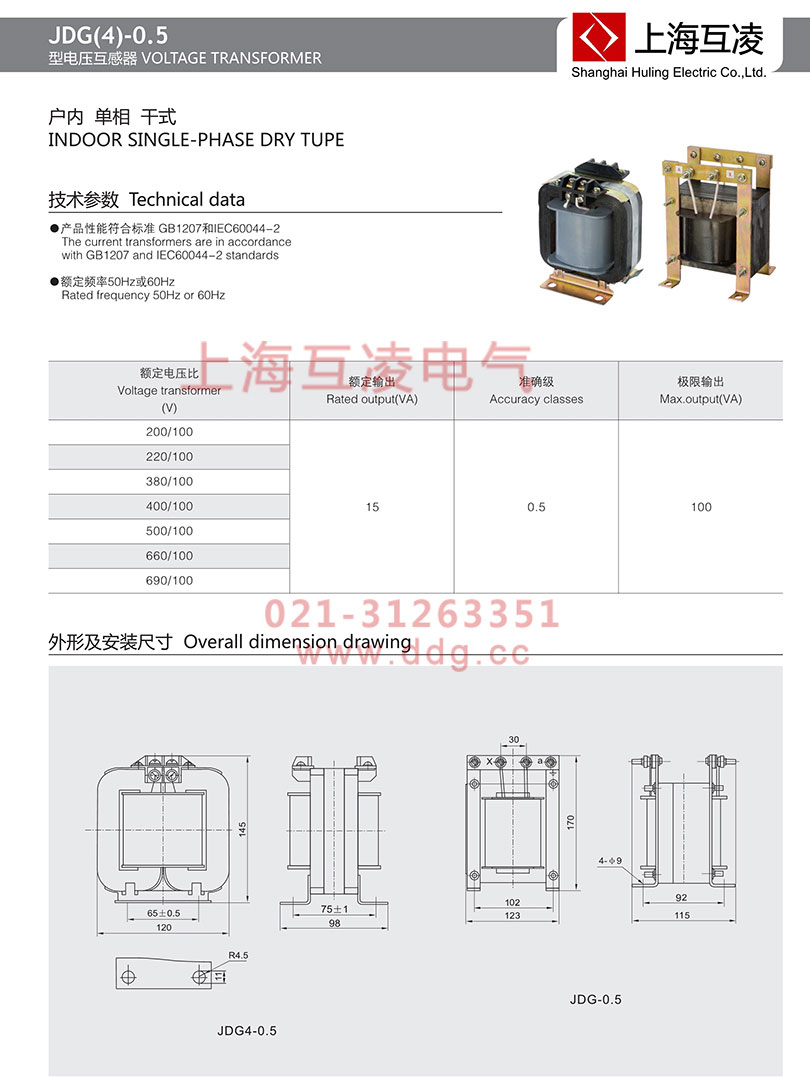

3、其他參數件下表：

可以定做：380/3 100/3 380/100/√3 660/100/√3 690/100/√3 500/√3

JDG4-0.5電壓互感器型號

JDG4-0.5電壓互感器簡介

本型號電壓互感器和變壓器很相像，電壓互感器都是用來變換線路上的電壓，在1kv電路中，變換電壓的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安，但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位。

JDG4-0.5電壓互感器結構特點

鐵芯系采用冷軋硅鋼制成C形，用鍍錫鋼帶將安裝底座及接線支柱扎牢，用錫焊牢防止松動，一次及二次線圈是套在兩個C形鐵芯的中柱上。一次繞組接線端子標志“a、x”在上部，二次繞組接線端子 “a、x在下部。底部裝有安裝底板供用戶安裝使用，且有接地螺栓供接地使用。

JDG4-0.5電壓互感器作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。

電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。

JDG4-0.5電壓互感器合格標準

該產品能在110%的額定電壓電路中長期使用，當二次負荷為最大容量時，其線圈溫度不超過60攝氏度，互感器應能承受絕緣耐壓：一次線圈對二次線圈及接地為3kv，二次線圈對威2kv，持續時間威1分鐘而付發生擊穿或者閃絡現象。產品絕緣：一次對二次及地工頻耐壓：3kv歷時300秒；二次對地工拼耐壓：3kv歷時60秒。
