打印JLSZV2-10W組合互感器概述
戶外高壓電力計量箱型組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。JLSZV-10W型組合互感器(澆注型)微產品。
JLSZV2-10W高壓計量箱技術參數
1.額定絕緣水平：12/42/75KV
2.表面爬電比距滿足II級污穢等級
3.本型組合互感器系由單相電壓互感器及單相電流互感器組合成三相，電壓互感器用V/V-12接線
4.本型組合互感器滿足GB1208-2006<電流互感器>,GB1207-2006<電壓互感器>,GB17201-1997<組合互感器>之要求
5.電壓互感器額定變比10000/100,三相額定二次輸出0.2級20VA
6.負載功率因數COSφ=0.8（滯后），電流互感器儀表保安系數FS≤10

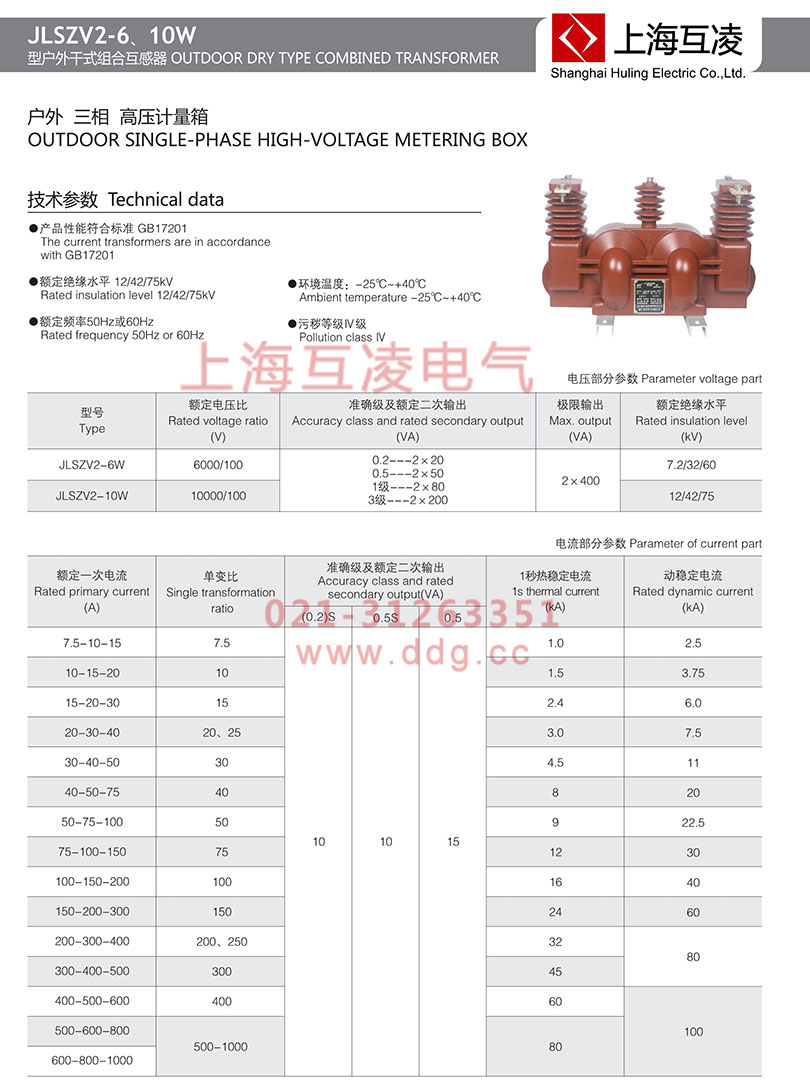

JLSZV2-10W組合互感器參數
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平（kV） |
| JLSZV2-10W | 10000/100 | 0.2–2×20 0.5–2×50 1級–2×80 3級–2×200 |
2×400 | 12/42/75 |
| 型號 | 額定一次電流(A) | 單變比 | 準確級及額定二次輸出(VA) | 1秒熱穩定電流(kA) | 動穩定電流(kA) | ||
| 0.2S | 0.5S | 0.5 | |||||
| JLSZV2-10W | 7.5-10-15 | 7.5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 1.5 | 3.75 | ||||
| 15-20-30 | 15 | 2.4 | 6.0 | ||||
| 20-30-40 | 20、25 | 3.0 | 7.5 | ||||
| 30-40-50 | 30 | 4.5 | 11 | ||||
| 40-50-75 | 40 | 8 | 20 | ||||
| 50-75-100 | 50 | 9 | 22.5 | ||||
| 75-100-150 | 75 | 12 | 30 | ||||
| 100-150-200 | 100 | 16 | 40 | ||||
| 150-200-300 | 150 | 24 | 60 | ||||
| 200-300-400 | 200、250 | 32 | 80 | ||||
| 300-400-500 | 300 | 45 | |||||
| 400-500-600 | 400 | 60 | 100 | ||||
| 500-600-800 | 500-1000 | 80 | |||||
| 600-800-1000 | |||||||
JLSZV2-10W高壓計量箱接線實物圖
JLSZV2-10W組合互感器作用
?組合式變壓器適用于空間或安裝成本較高的變電站，因此難以使用獨立變壓器。
?由于具有非常高的準確度等級，電流和電壓都適用于計量點。
?適用于高壓線路和電容器組的放電。
?卓越的頻率響應; 非常適合監測電源質量和測量諧波。
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
