JSZJK-10Q電壓互感器選型

JSZJK-10Q電壓互感器結構特點

該產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25.m/kV。

JSZJK-10Q電壓互感器在系統使用時，每臺為四個澆注體，計里部分為三個電壓澆 注體套在三相芯柱上，抗諧振部分裝在另一口字型鐵芯上，正常運行時，中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏，一但一相對地短路．抗諧振部分二次側(da-dn)產生100V電壓，帶動繼 電器動作，切斷電源這種中性點采取了消諧措施，使產品不需另加消諧或阻尼接地等保護方式，即 可以安全的在電網上運行，并可長期運行在單相接地的故障線路中。

JSZJK-10Q電壓互感器使用環境及技術參數

1.海拔高度不超過10003；

2.周圍環境溫度不高于+40c，不低于-5℃；

3.周圍空氣的相對濕度不大于85%（20c）；

4.安裝場所無腐蝕性的氣體；

● 負荷的功率因數COSΦ=0.8（滯后）；

● 海拔高度≤1000m，滿足Ⅱ級污穢等級；

● 產品性能符合標準：GB1207-1997（電壓互感器）

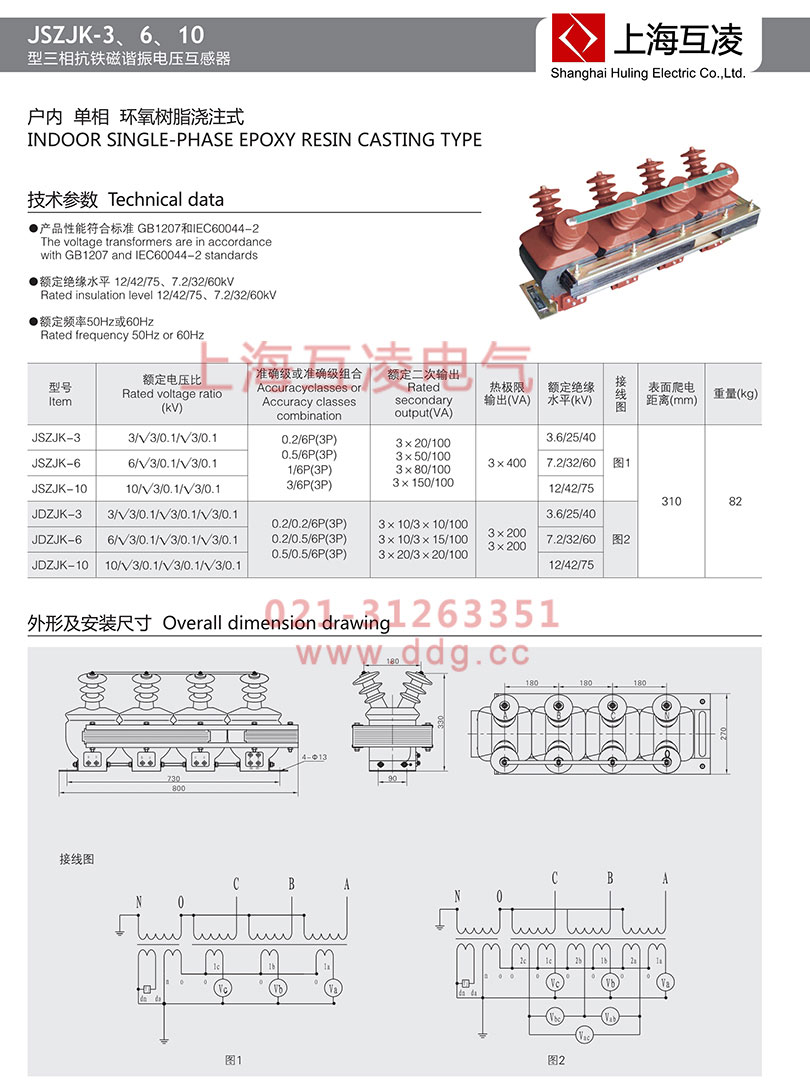

JSZJK-6Q電壓互感器變比

JSZJK-10Q電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

JSZJK-10Q電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
