JSZWK-10電壓互感器概述

JSZWK-10抗協振三相電壓互感器以環氧樹脂及特殊絕緣材料為主絕緣，外裝保護鐵箱和瓷套，提高了防潮性能及電氣絕緣性能，本產品不怕分頻、高頻，不會過電壓而燒毀，可長期運行在線路單相接地情況下，而無超溫之慮，同時保護繞組產生100V電壓，推動繼電器工作。

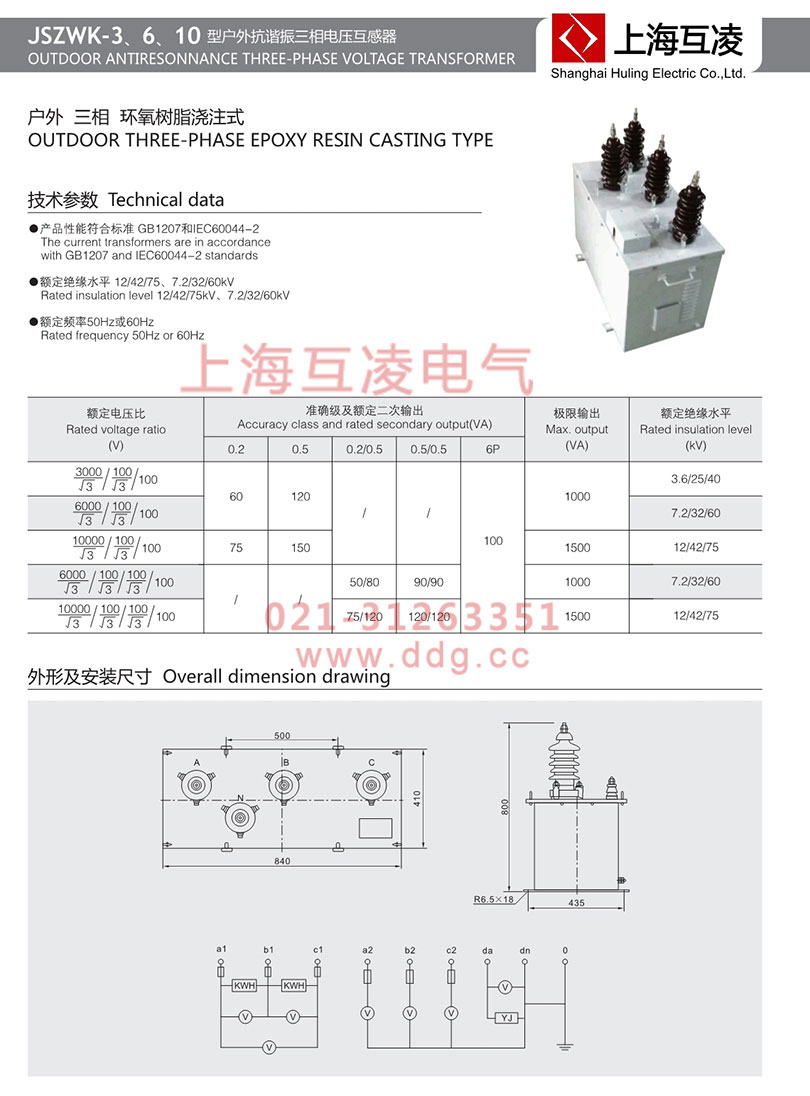

JSZWK-10電壓互感器技術參數

產品符合標準GB1207和IEC186；

額定電壓：10kV；

額定電壓比、額定絕緣水平、準確級次與相應的額定二次負荷見圖紙

JSZWK-10電壓互感器變比

JSZWK-10電壓互感器選型

JSZWK-10電壓互感器結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JSZWK-10電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

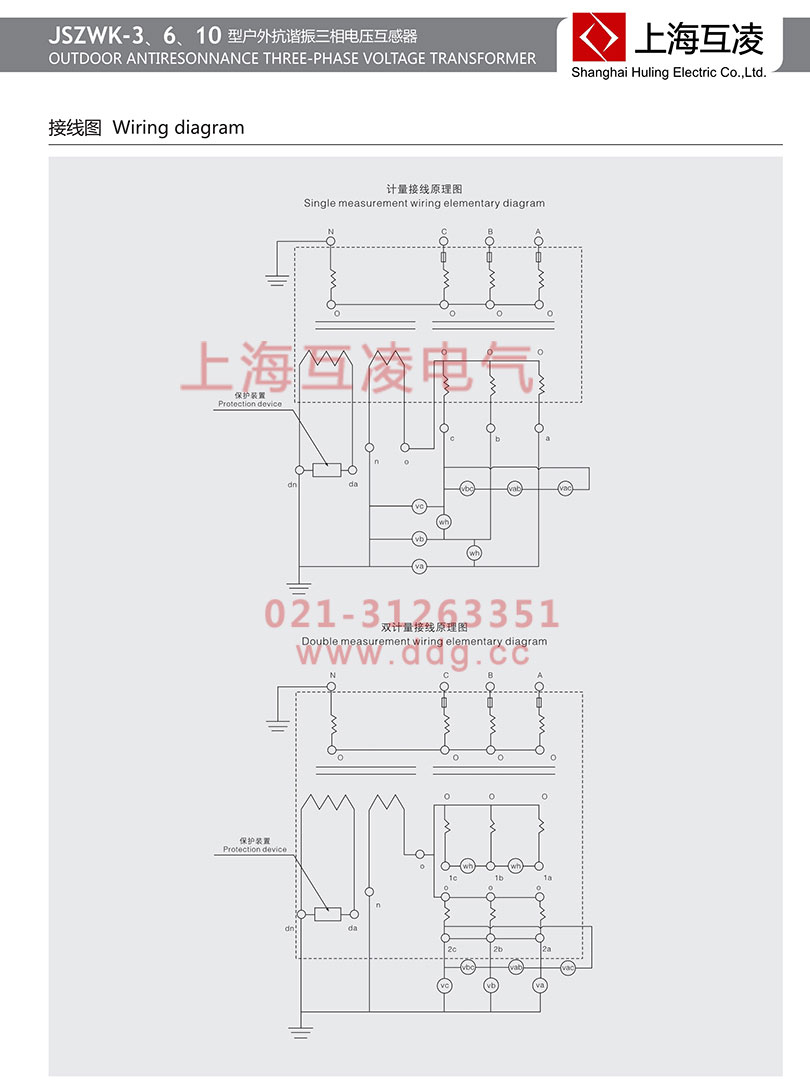

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。
