打印LDJ2-10Q/210-Y電流互感器結構特點
LDJ2-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

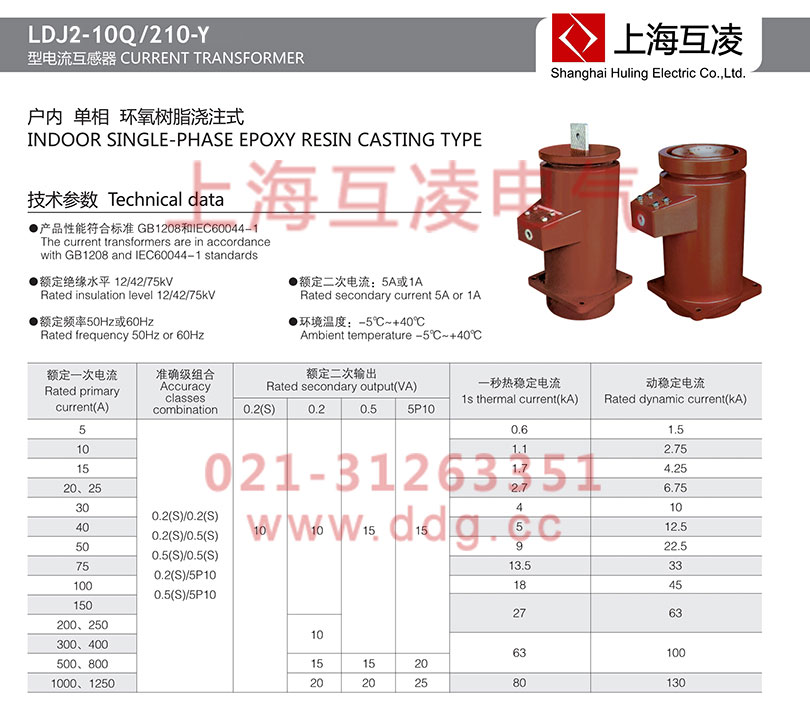

LDJ2-10Q/210-Y電流互感器技術參數及安裝條件
1、LDJ2-10Q/210-Y,LDJ2-10/210-Y電流互感器額定絕緣水平：12/42/75kV
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10
7、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
8、海拔高度不超過1000M（超過請著明）
9、接地方式：中性點非有效接地系統
10、大氣條件：無嚴重污染
LDJ2-10Q/210-Y電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2(S) | 0.2 | 0.5 | 5P10 | |||||
| LDJ2-10Q/210-Y | 5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P10 0.5(S)/5P10 |
10 | 10 | 15 | 15 | 0.6 | 1.5 |
| 10 | 1.1 | 2.75 | ||||||
| 15 | 1.7 | 4.25 | ||||||
| 20、25 | 2.7 | 6.75 | ||||||
| 30 | 4 | 10 | ||||||
| 40 | 5 | 12.5 | ||||||
| 50 | 9 | 22.5 | ||||||
| 75 | 13.5 | 33 | ||||||
| 100 | 18 | 45 | ||||||
| 150 | 27 | 63 | ||||||
| 200、250 | 10 | |||||||
| 300、400 | 63 | 100 | ||||||
| 500、800 | 15 | 15 | 20 | |||||
| 1000、1250 | 20 | 20 | 25 | 80 | 130 | |||
LDJ2-10Q/210-Y電流互感器選型手冊
LDJ2-10Q/210-Y電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
LDJ2-10Q/210-Y電流互感器原理
電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。
LDJ2-10Q/210-Y電流互感器作用
像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。
