LJ-7零序電流互感器簡介

零序電流互感器LJ-7導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。該產品為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。

LJ-7零序電流互感器型號

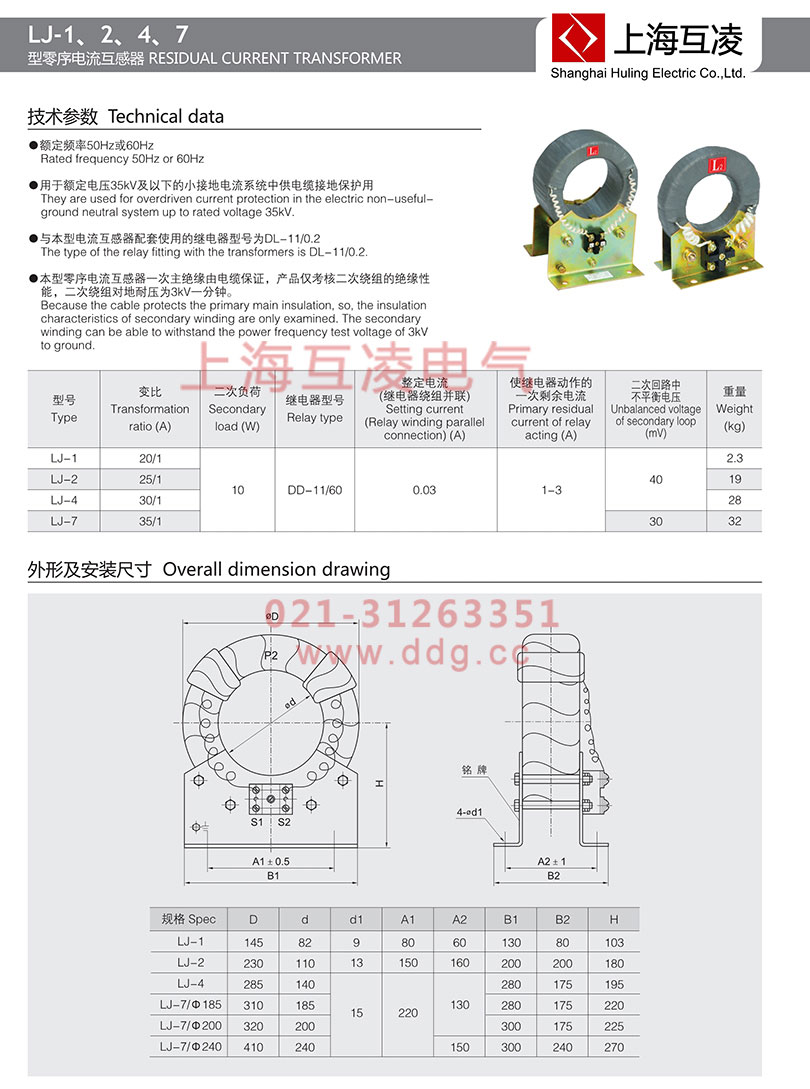

LJ-7零序電流互感器技術參數

1、額定頻率：50Hz或60Hz

2、用于額定電壓35kV及以下的小接地電流系統中供電纜接地保護用

3、與本型電流互感器配套使用的繼電器型號為DL-11/0.2

4、本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。

5、環境溫度：-10℃～40℃

6、大氣壓力：80～110KPa

7、空氣相對濕度：90%（25℃）、50%（40℃）

LJ-7零序電流互感器變比

LJ-7零序電流互感器作用

零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作(切斷電源,報警等等）。

LJ-7零序電流互感器工作原理

零序電流保護具體應用可在三相線路上各裝一個電流互感器（CT），或讓三相導線一起穿過一零序CT，也可在中性線N上安裝一個零序CT，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB+IC=Io，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io=0；當線路上所接的三相負荷不平衡，則Io=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。

對于零序電流保護的零序CT安裝，一定要符合有關工藝標準。對于IT接地系統，由于發生單相接地故障時，接地電流不僅可能沿著發生故障電纜的導體表面流回，而且也可能沿著非故障電纜的導體表面流回，故安裝時必須將電纜頭經零序CT接地，這樣才能保證故障相和非故障相的電容電流通過接地點，即能防止區外故障時保護裝置誤動作，又能保證故障時裝置可靠動作。對于IT接地系統，一般采用在中性線N上安裝零序CT，對在低壓側母排的零序CT必須安裝于中性線N與工作接地點（或重復接地）之間的母排上。如零序CT安裝于配電屏的N線母排上，由于配電屏金屬外殼一般直接與接地極相聯，當母線發生接地短路時，產生的故障電流Id將沿著配電屏金屬外殼→接地線→變壓器中性點流動，而不經過零序CT，達不到所要求實現的保護功能，這一點在現場施工時很容易疏忽。
