LQG-0.66A電流互感器概述

該電流互感器是老型號LQZJ-0.5的改進替代型。于老型號比lqg-0.66采用塑料外殼，全封閉更好，安全性更高的一戶內型產品。適用于額定頻率50HZ或60HZ、額定電壓為0.5KV及以下的電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1：2003及GB1208-2006，<電流互感器>標準。

LQG-0.66A電流互感器變比

額定電壓：0.66KV 額定頻率：50Hz 額定一次電流：5-800A 準確級：0.5級、0.5S級、0.2級 二次輸出：10VA、5VA

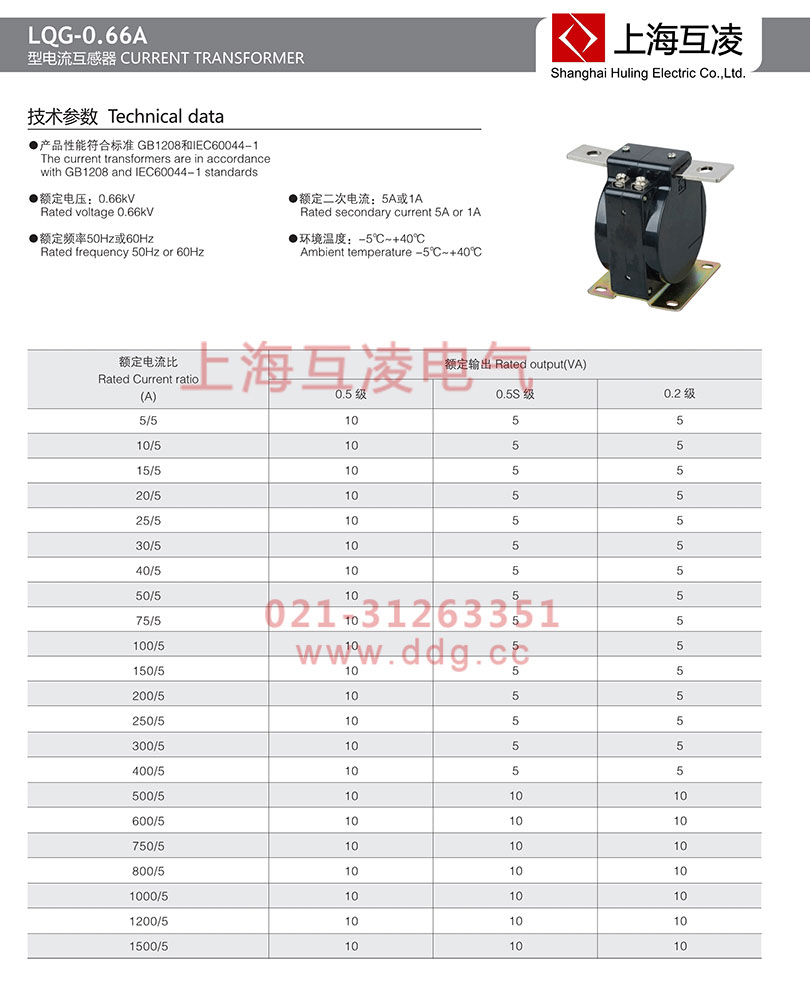

LQG-0.66A電流互感器技術參數及環境

產品性能符合標準：GB1208和IEC60044-1

額定電壓：0.66kV

額定二次電流：5A或1A

額定頻率：50Hz或60Hz

主要安裝場所 ：戶內

環境溫度 ：-5℃～+40℃

環境濕度 ：相對濕度不大于80%

海拔高度 ：不超過1000m

大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。

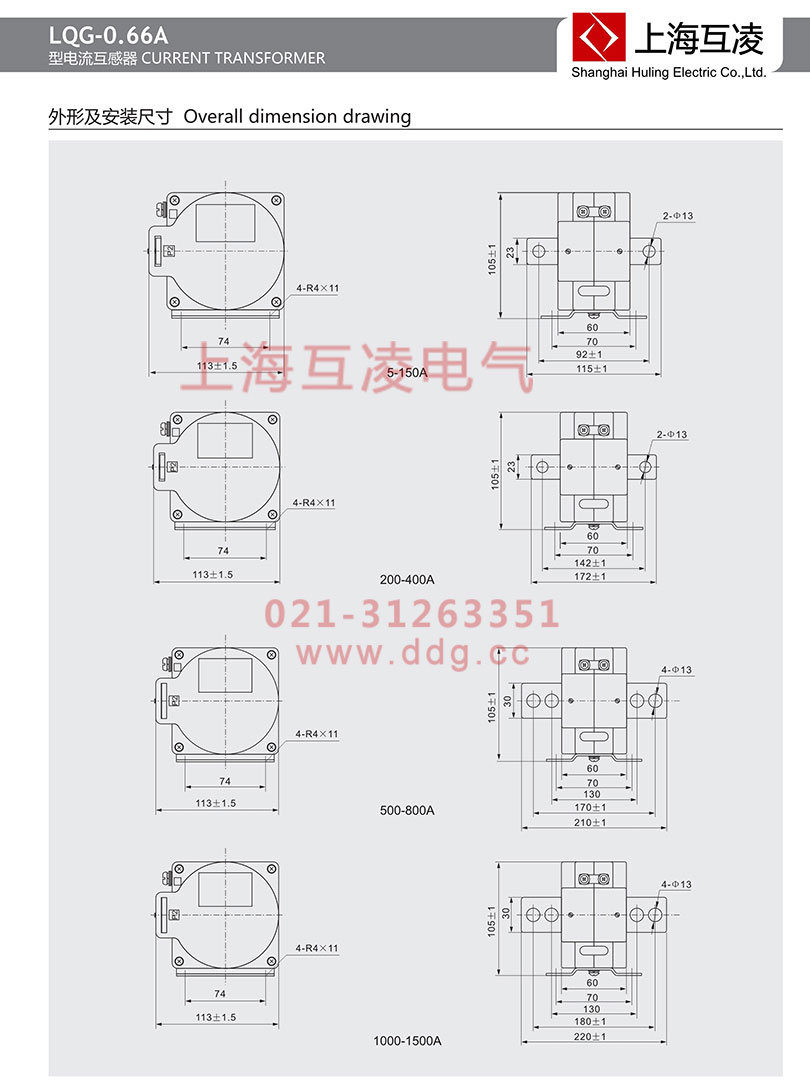

LQG-0.66A電流互感器選型手冊

LQG-0.66A電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LQG-0.66A電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
