LQZJ4-0.66電流互感器簡介

LQZJ4-0.66電流互感器主要用于戶內，供額定電壓為0.66KV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品采用澆注絕緣，采用底板固定安裝。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。具有小巧，外觀耐用，防污，放水濺等特點。

LQZJ4-0.66電流互感器變比

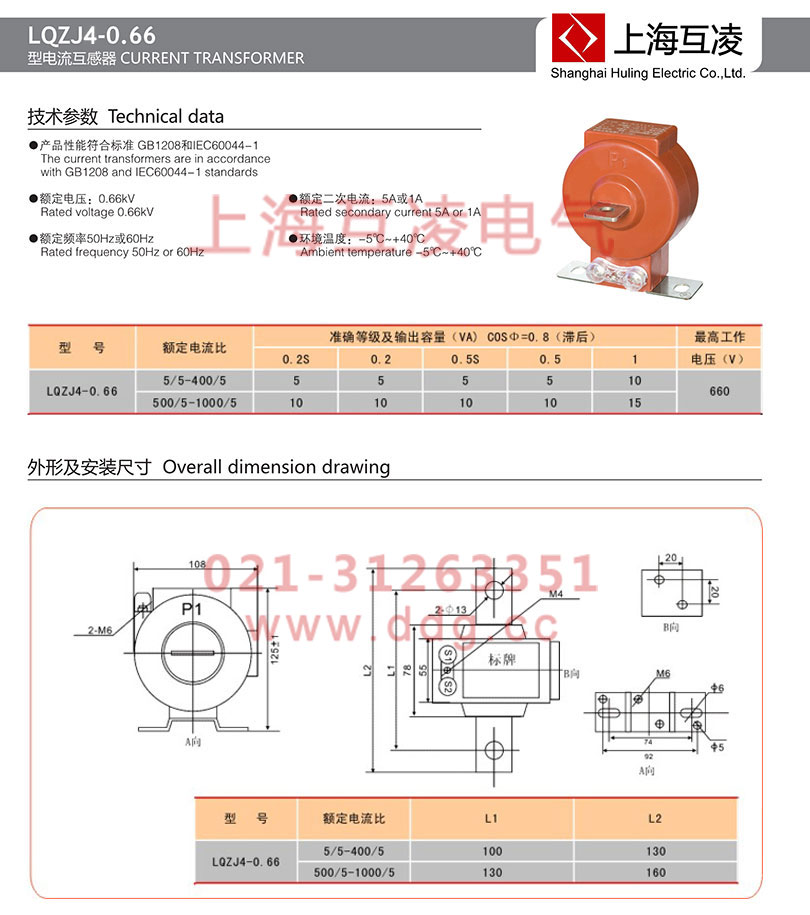

LQZJ4-0.66電流互感器技術參數

額定頻率(Hz) 50Hz

額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A

額定二次電流：5A

準確級：0.5級、0.2級、0.5S 級、0.2S級

額定二次負荷(VA)：10VA

1秒熱電流(有效值)(kA)50In

動穩定電流(峰值)(kA)100In

絕緣水平：3kV，歷時1min，無擊穿及閃絡現象

LQZJ4-0.66電流互感器選型手冊

LQZJ4-0.66電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LQZJ4-0.66電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
