LXB-140零序電流互感器型號

LXB-140零序電流互感器簡介

LXB-140零序電流互感器分為兩半，用樹脂澆注成半圓形，然后用夾緊箍連接。安裝時可將互感器分為兩半，然后合并為一體，安裝極為方便。零序電流互感器LXB-140用于10KV及以下電流50HZ線路中做電力系統以及高壓三相交流發電機、電動機的零序過電流保護用，只適用于戶內。輸電電纜之外徑不大于120MM。

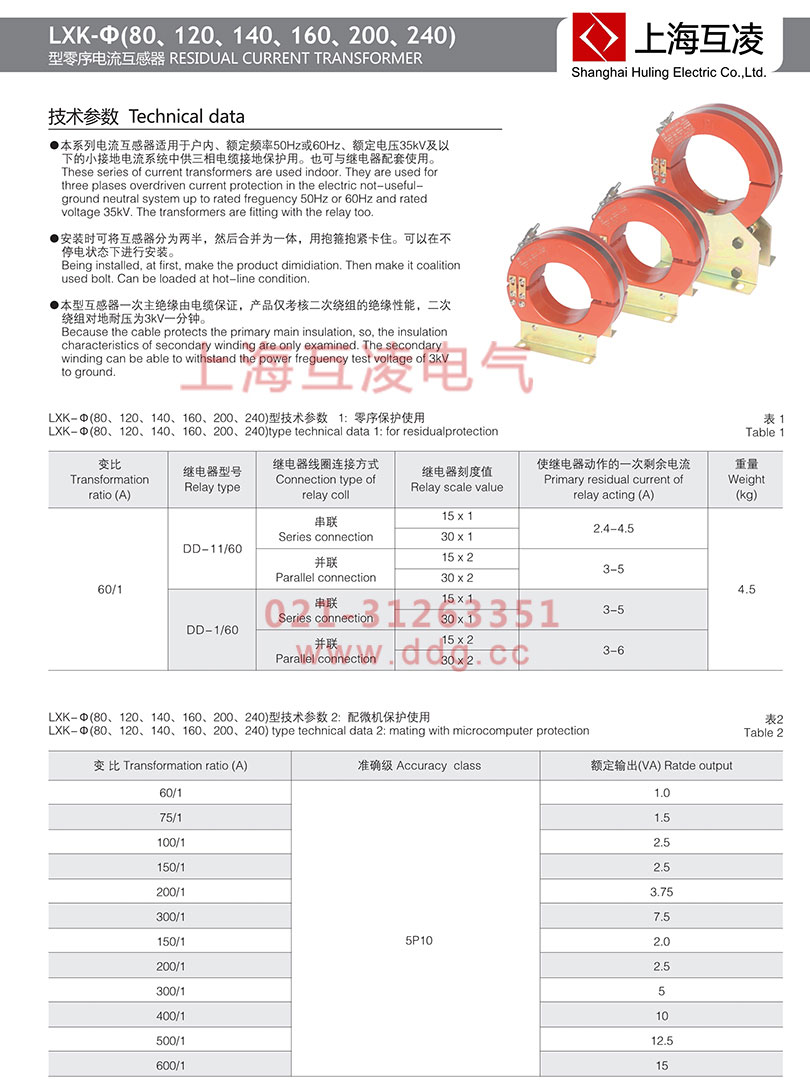

LXB-140零序電流互感器技術參數

1、本系列電流互感器適用于戶內、額定頻率：50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用。也可與繼電器配套使用。

2、安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住。可以在不停電狀態下進行安裝。

3、本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。

4、環境溫度：-10℃～40℃

5、大氣壓力：80～110KPa

6、空氣相對濕度：90%（25℃）、50%（40℃）

LXB-140零序電流互感器變比

型號	變比(A)	繼電器型號	繼電器線圈連接方式	繼電器刻度值	使繼電器動作的一次剩余電流(A)
LXB-140	60/1	DD-11/60	串聯	15×1	2.4-4.5
				30×1
			并聯	15×2	3-5
				30×2
		DD-1/60	串聯	15×1	3-5
				30×1
			并聯	15×2	3-6
				30×2

LXB-140零序電流互感器作用

零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作(切斷電源,報警等等）。

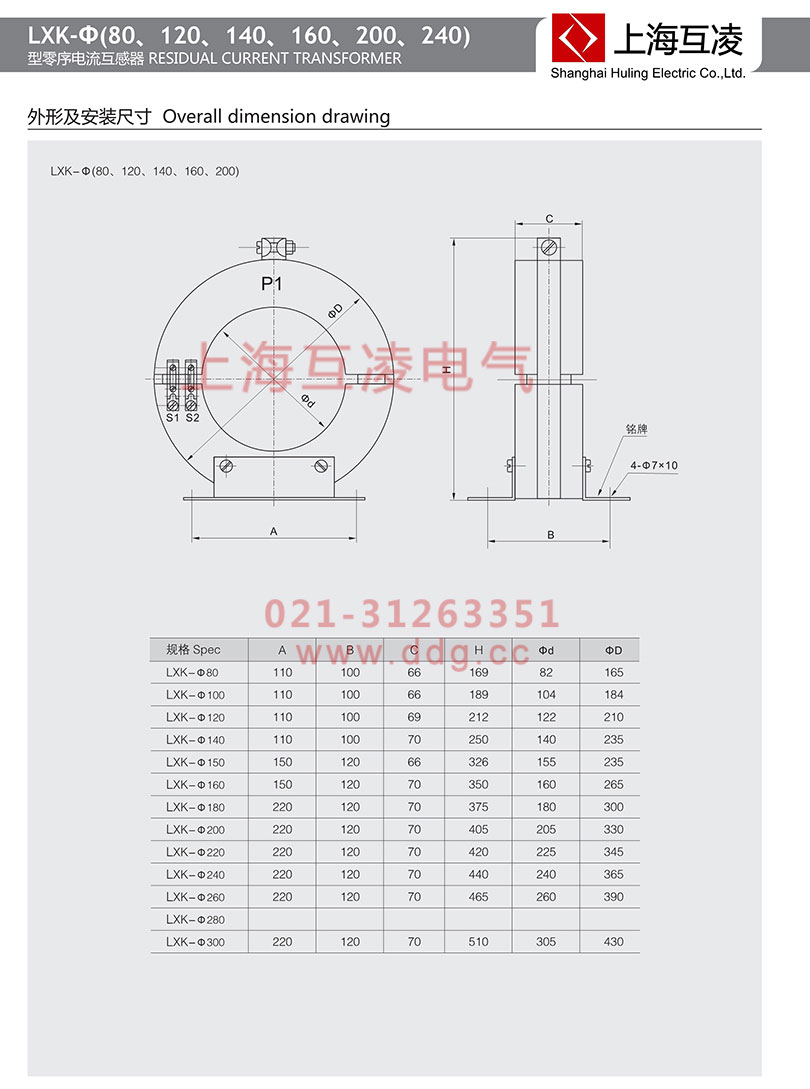

LXB-140零序電流互感器安裝

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

訂貨說明：產品型號 ?一次零序電流，二次零序電流 ?二次負荷容量或負載?內孔直徑 ?保護裝置對零序電流互感器的要求（如果有）

LXB-140零序電流互感器原理

零序地電流傳感已被用于敏感地電流保護幾十年，但問題仍然由安裝者和說明者提出。本課題討論了如何正確安裝負載電纜以實現正確的地面電流傳感。

嚴格地說，任何地面電流傳感方法都包括檢測零序電流。對于可靠的接地系統，將相電流互感器和一個普通的返回相連接，如果沒有的話，可以測量普通鉛的零序電流。

中性的負載電流。相電流的矢量和等于零序地電流。如果系統堅實接地并且潛在的地面電流很高，這種技術是合適的。然而，如果地面電流大小受到限制(如接地電阻)，則剩余連接的靈敏度通常是不夠的。相電流互感器比必須超過最大預期的連續負荷電流或預期過載。因此，接地電流的靈敏度是有限的。
