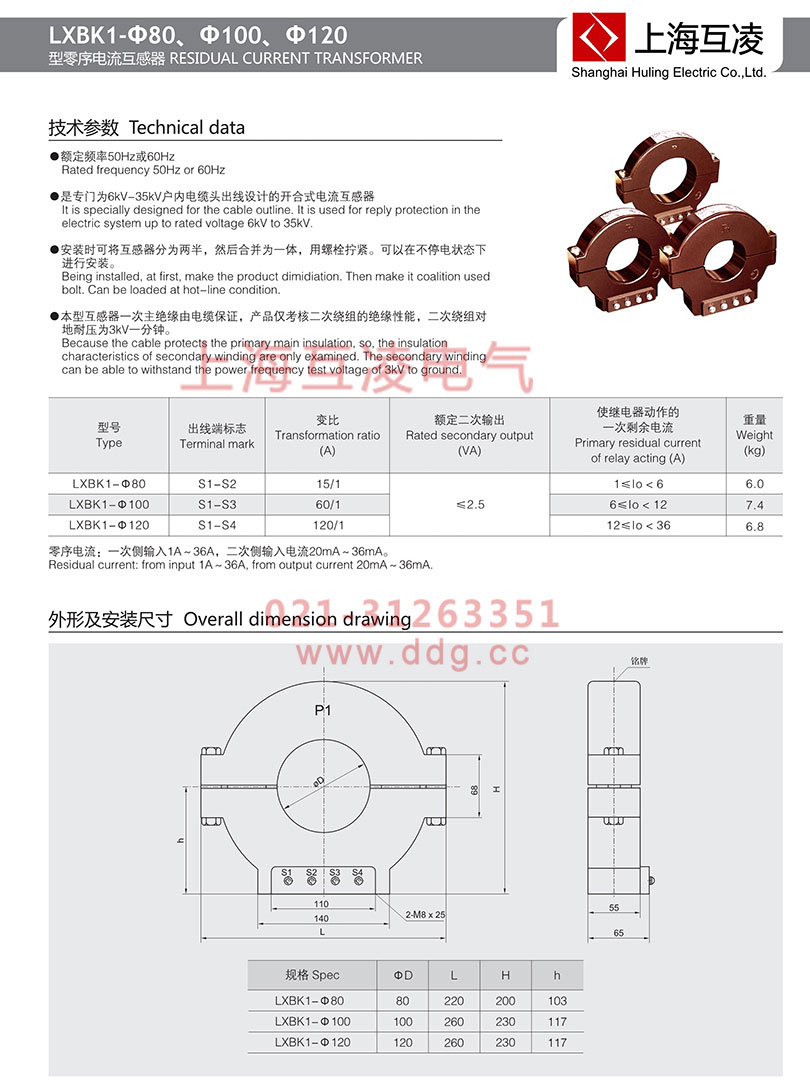

LXBK1-80零序電流互感器型號

LXBK1-80零序電流互感器簡介

該型號零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統中作繼電保護用。該產品為為開合式零序電流互感器。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。

LXBK1-80零序電流互感器技術參數

1. 額定頻率：50Hz或60Hz

2. 是專門為6kV~35kV戶內電纜頭出線設計的開合式電流互感器

3. 安裝時可將互感器分為兩半，然后合并為一體，用螺栓擰緊?？梢栽诓煌ｋ姞顟B(tài)下進行安裝

4. 本型互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘

LXBK1-80零序電流互感器安裝

·整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

·開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部?jī)蓚€(gè)內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

LXBK1-80零序電流互感器作用

當系統通過阻抗接地時，需要另一種方法來感知地面電流。為了達到要求的靈敏度，電流互感器變比必須與預期的相電流無關。用一個大到足以包圍所有相導體的窗的環形電流互感器。這種電流互感器通常被稱為零序電流互感器，盡管它只是監測零序電流的一種手段。

當一個零序地面CT有太多的電纜時，可以使用多個零序電流互感器。每一套三相電纜和相應的接地電纜都必須通過一個單一的零序電流互感器。例如，每個階段有三根電纜，兩套三相電纜和相應的接地電纜可以通過一個電流互感器，其余的三相電纜和相應的接地電纜將通過第二個電流互感器。這保證了所有的電流都是平衡的，并且沒有超過零序地面CT的連續載流能力。
