打印LZZBJ9-12/175B/4S電流互感器結構特點
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。
LZZBJ9-12/175B/4S電流互感器技術參數
產品符合標準:GB1208-1997和IEC60044-1及顧客特殊要求
額定絕緣水平:12/42/75kV
額定頻率:50Hz或60Hz
額定二次電流:5或1A
環境溫度:-5℃~+40℃
LZZBJ9-12/175B/4S電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||||
| 0.2S | 0.2 | 0.5 | (5)10P10 | (5)10P15 | (5)10P20 | |||||
| LZZBJ9-12/175B/4S | 20-100 | 0.2(S)/10P 0.5/10P 0.2(S)/0.2/5P 0.2(S)/0.5/5P 0.2(S)/0.5/5P20 0.2(S)/5P10/10P15 0.5/5P10/10P20 |
10 | 10 | 10 | 30*、10 | 20*、15 | 15*、10 | 150lin | 375lin |
| 150、200 | 31.5 | 80 | ||||||||
| 300、400 | 10 | 15 | 15*、30 | 20 | 15 | 45 | 112.5 | |||
| 500 | 63 | 130 | ||||||||
| 600-800 | 15*、20 | |||||||||
| 1000-1250 | 15 | 20 | 80 | 160 | ||||||
| 1500-2000 | 30 | 30*、40 | 30*、40 | 30*、40 | 100 | 160 | ||||
| 2500 | 20 | 40 | ||||||||
| 3000 | ||||||||||

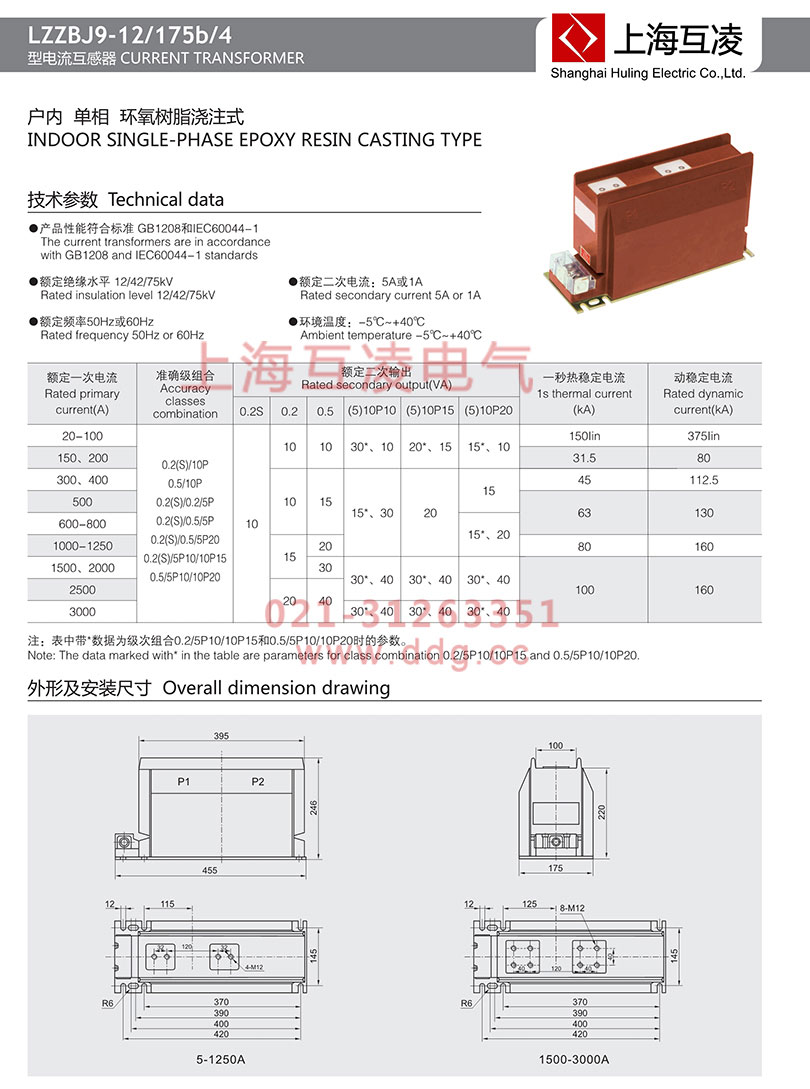

LZZBJ9-12/175B/4S電流互感器選型手冊
LZZBJ9-12/175B/4S電流互感器作用
像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。
LZZBJ9-12/175B/4S電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
